La tecnología de herramientas de chapa juega un papel fundamental en la fabricación moderna, que requiere una selección precisa de materiales para optimizar la eficiencia de producción, la calidad del producto y la rentabilidad. Esta investigación exhaustiva examina los materiales comunes utilizados en la fabricación de troqueles de chapa, sus propiedades, aplicaciones y los desafíos que enfrentan los fabricantes.
GDM (Zhuhai Gree Daikin Precision Mold Co., Ltd.) Aprovecha la tecnología avanzada CAE y una amplia experiencia para optimizar la selección de materiales y el diseño de matriz para diversas industrias, incluidos automotrices, electrodomésticos y equipos médicos. Con un enfoque en la predicción de Springback, la prevención de arrugas y la mitigación de grietas, GDM ofrece herramientas de precisión que exceden las expectativas del cliente. Esta investigación proporciona información valiosa sobre los materiales de matriz y sus implicaciones tecnológicas para ayudar a los fabricantes a tomar decisiones informadas en un mercado global cada vez más competitivo.
La industria de formación de chapa se enfrenta a varios desafíos significativos relacionados con la selección y aplicación de material de die:
Los troqueles de chapa deben resistir fuerzas significativas durante las operaciones de estampado, lo que requiere altos niveles de dureza para la durabilidad. Sin embargo, los materiales más duros suelen ser más difíciles y costosos de mecanizar, creando un equilibrio desafiante entre la vida de la herramienta y el costo de fabricación. Esta compensación se vuelve particularmente crítica para geometrías complejas que requieren mecanizado preciso.
Diferentes piezas de trabajo de chapa, particularmente aceros de alta resistencia y aleaciones de aluminio, crean diferentes niveles de desgaste abrasivo en las superficies de troqueles. La resistencia al desgaste insuficiente conduce a cambios dimensionales en las piezas estampadas con el tiempo, comprometiendo la calidad y requiere un costoso mantenimiento o reemplazo. La selección de materiales de matriz apropiados con características de desgaste óptimas sigue siendo desafiante.
Los aceros avanzados de alta resistencia y las aleaciones de aluminio exhiben un resorte significativo después de formarse, lo que requiere troqueles con una compensación precisa integrada en su diseño. El material de la matriz debe mantener la estabilidad dimensional durante el mecanizado y el tratamiento térmico para garantizar una predicción y compensación precisas de retroceso, presentando un desafío técnico significativo.
Los productos modernos automotrices y de consumo a menudo requieren superficies de clase A, exigiendo materiales de troqueles que se puedan pulir a acabados extremadamente finos y mantener esos acabados a lo largo de la producción. Lograr y mantener estos requisitos de superficie en diferentes materiales de matriz presenta desafíos continuos.
La competencia global ejerce una presión intensa sobre los fabricantes para reducir los costos mientras mantiene la calidad. Esto a menudo conduce a compromisos en la selección de material de matriz, lo que puede sacrificar el rendimiento a largo plazo para ahorrar costos a corto plazo. Equilibrar el costo del material, el tiempo de mecanizado, los requisitos de tratamiento térmico y el rendimiento sigue siendo un desafío constante.
GDM ha desarrollado soluciones técnicas integrales para abordar los desafíos en la selección y aplicación de material de died de chapa:
GDM emplea un enfoque sistemático para la selección de materiales que integra la tecnología CAE con décadas de experiencia práctica:
Decisiones de material impulsadas por la simulación : GDM utiliza un software de simulación avanzado para predecir la distribución del estrés por die, los patrones de desgaste y los puntos de falla potenciales, informando la selección de materiales para componentes específicos de DIE.
Base de datos de propiedades de materiales : la Compañía mantiene una amplia base de datos que documenta las características de rendimiento de varios materiales de matriz en diferentes aplicaciones, lo que permite procesos de selección basados en datos.
Protocolos de prueba de material : antes de comprometerse con la producción a gran escala, GDM realiza pruebas de material rigurosas que incluyen pruebas de dureza, análisis microestructural y evaluación de resistencia al desgaste.
GDM ha sido pionero en varios enfoques innovadores para la utilización del material de la matriz de metal:
Construcción de troqueles compuestos : combinación estratégica de diferentes grados de acero dentro de un solo dado para optimizar el rendimiento y la rentabilidad, colocando materiales premium solo cuando sea necesario.
Optimización del tratamiento de superficie : aplicación de tratamientos especializados que incluyen nitruración, recubrimiento de PVD y endurecimiento con láser para mejorar las propiedades de la superficie sin requerir materiales base caros en todo el dado.
Excelencia en el mecanizado de precisión : el equipo CNC avanzado de GDM (incluidas las máquinas Makino y Mitsubishi) logra una precisión de mecanizado de hasta 0.01 mm para troqueles de chapa metálica, lo que permite una compensación precisa para el resorte, independientemente de la complejidad del material.
Para aplicaciones con requisitos desafiantes, GDM implementa enfoques de diseño específicos del material:
DIES de formación de acero de alta resistencia : selección de material especializado y procesos de tratamiento térmico que optimizan la resistencia al desgaste mientras mantienen suficiente resistencia para evitar el astillado y el agrietamiento.
Soluciones de formación de aluminio : selección de materiales centrada en la prevención de la irregularidad y los requisitos de acabado superficial exclusivos de la formación de láminas de aluminio.
Optimización progresiva del dado : selección de material estratégico para diferentes estaciones dentro de troqueles progresivos basados en las operaciones específicas realizadas en cada estación, equilibrando la resistencia al desgaste con los requisitos de dureza.
La industria del troquel de chapa utiliza una variedad de materiales, cada uno con propiedades y aplicaciones distintas:
Estos aceros de alto carbono y alto cromo ofrecen una excelente resistencia al desgaste y estabilidad dimensional. D2 (con 1,5% de carbono y 12% de cromo) proporciona un excelente equilibrio de resistencia y resistencia al desgaste, lo que lo hace ideal para volúmenes de producción medianos a altos. D3 ofrece resistencia al desgaste superior pero con menor resistencia, adecuada para formar materiales de lámina delgada donde el desgaste del borde es crítico. A2 proporciona una mejor resistencia que D2 con resistencia al desgaste ligeramente reducida, ideal para matrices de forma compleja con posibles puntos de concentración de estrés.
Aunque se desarrollan principalmente para aplicaciones de formación en caliente, estos aceros se utilizan cada vez más en aplicaciones de formación en frío debido a su excelente dureza y resistencia moderada al desgaste. H13, con su composición equilibrada que incluye cromo, molibdeno y vanadio, proporciona una resistencia excepcional a la fatiga térmica y las grietas. Esto lo hace particularmente valioso para grandes troqueles de dibujo y matrices de formación con geometrías complejas donde la resistencia a las grietas es crítica.
Estos aceros de herramientas premium contienen cantidades significativas de tungsteno, molibdeno y vanadio, lo que proporciona resistencia al desgaste excepcional y dureza roja. Si bien los caros aceros de alta velocidad mantienen su dureza a temperaturas elevadas, lo que los hace ideales para cortar operaciones en troqueles progresivos y producción de alto volumen. M2 se usa ampliamente para golpes y bordes de corte, mientras que M4 ofrece una resistencia de desgaste aún mayor para aplicaciones extremas.
Los materiales de hierro fundido de alta calidad como el meehanite proporcionan una excelente resistencia a la compresión, una buena resistencia al desgaste y propiedades de amortiguación superiores. Estas características hacen que el hierro fundido sea adecuado para bases de troqueles, bolsteros y componentes menos críticos. Las formulaciones modernas de hierro fundido han superado las limitaciones tradicionales con respecto a la fragilidad, proporcionando una alternativa rentable para las aplicaciones apropiadas.
Estos aceros medianos de carbono se suministran en una condición preferente (típicamente 28-32 hrc), ofreciendo un buen equilibrio de maquinabilidad y resistencia al desgaste. Son particularmente adecuados para la creación de prototipos, la producción de bajo volumen y troqueles más grandes donde la máxima resistencia al desgaste no es la principal preocupación. Su principal ventaja es eliminar la necesidad de tratamiento térmico después del mecanizado, reduciendo el tiempo de entrega y la distorsión potencial.
Las aleaciones propietarias premium como la serie Sleipner, Caldie y Vanadis de Uddeholm ofrecen combinaciones optimizadas de resistencia al desgaste, dureza y maquinabilidad para aplicaciones específicas. Estos materiales avanzados generalmente proporcionan una vida útil extendida en aplicaciones desafiantes, justificando su costo premium a través de un mantenimiento reducido y una producción más largas entre reacondicionamiento.

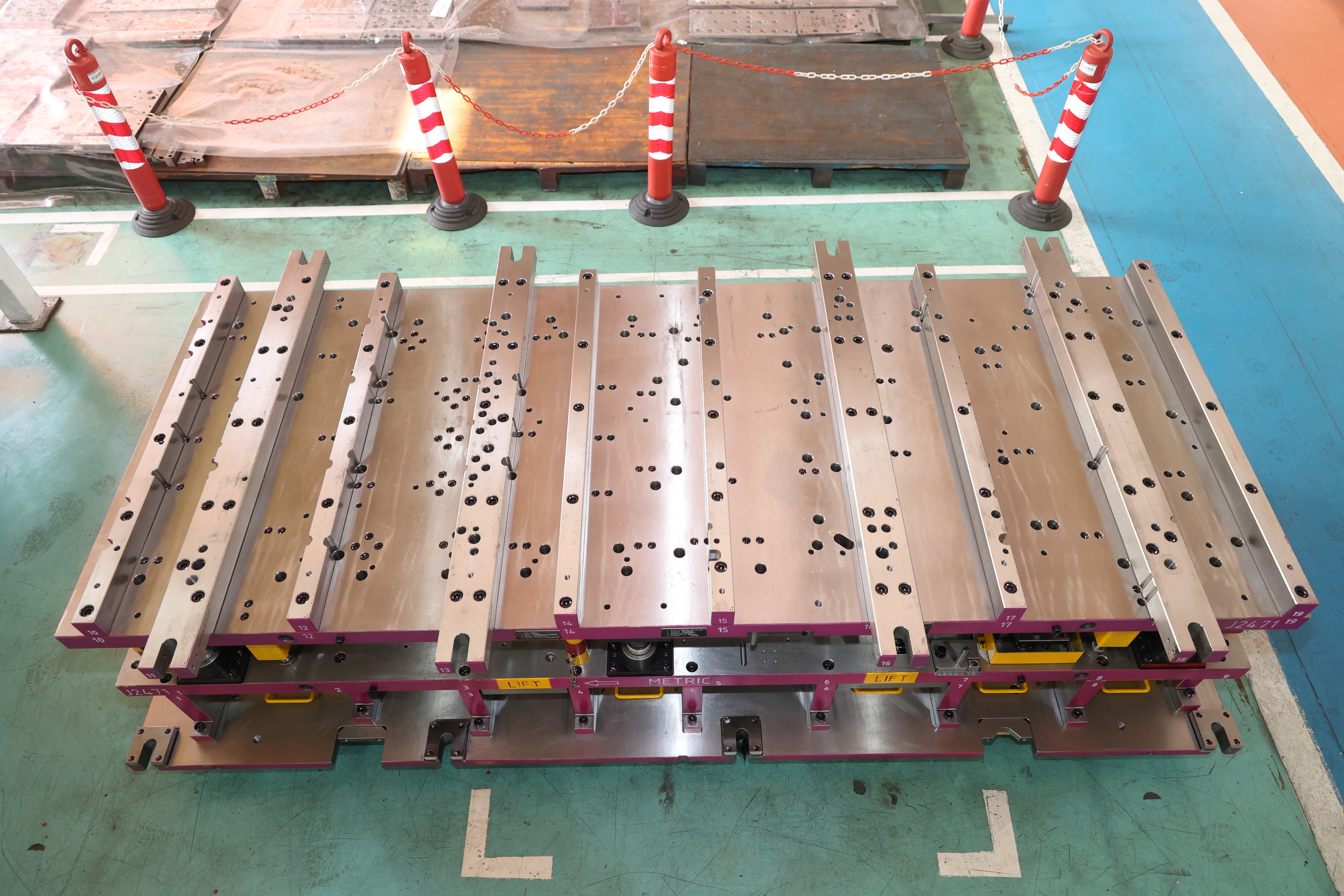

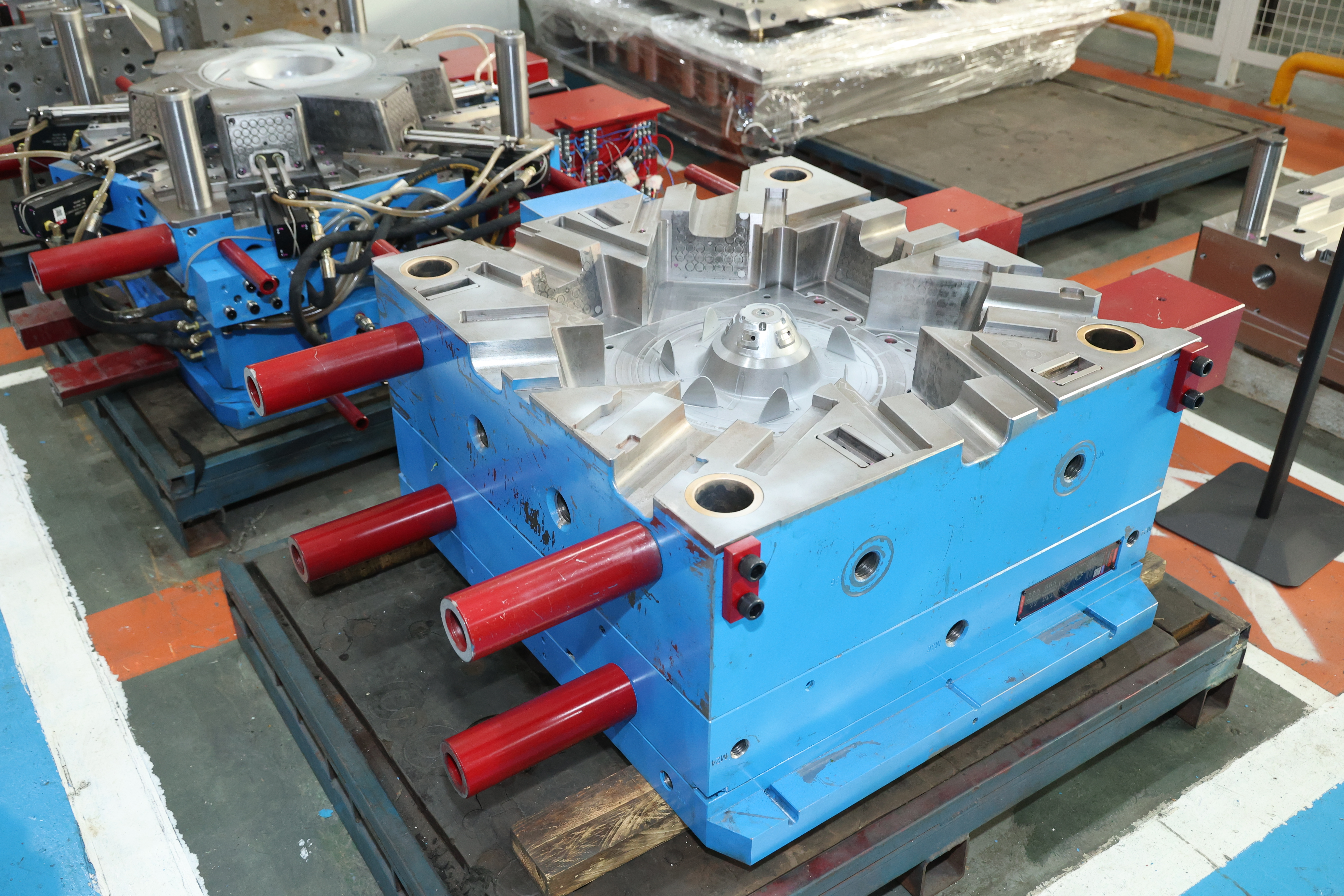

Estos sofisticados troqueles de estaciones múltiples realizan operaciones secuenciales a medida que el material de la tira avanza a través del dado. GDM utiliza materiales premium para áreas de alta ropa como golpes de corte (a menudo acero M2 o D2) mientras usa opciones más económicas para componentes estructurales. Los troqueles progresivos son ideales para la producción de alto volumen de piezas complejas como soportes, clips y componentes eléctricos. Su ventaja radica en producir piezas completas con múltiples características en un solo trazo de prensa, mejorando significativamente la productividad.
Los troqueles de transferencia cuentan con estaciones separadas con herramientas dedicadas para cada operación, con piezas transferidas entre estaciones por sistemas automatizados. GDM selecciona materiales basados en las demandas específicas de cada operación: las operaciones de dibujo requieren materiales con una excelente resistencia irritante como H13 nitridio, mientras que las operaciones de corte pueden utilizar el acero D2 o M2. Estos troqueles son perfectos para piezas automotrices más grandes como componentes estructurales, paneles de puerta y piezas de chasis donde los troqueles progresivos requerirían tiras de material impracticalmente anchas.
Especializado para formar formas tridimensionales a partir de chapa plana, los troqueles de dibujo requieren materiales con excelentes capacidades de acabado superficial y resistencia irritante. GDM generalmente emplea H13 con tratamientos de superficie especializados para troqueles de dibujo utilizados con aluminio, mientras que D2 podría seleccionarse para aplicaciones de acero. Los troqueles de dibujo son esenciales para paneles de cuerpo automotriz, carcasas de electrodomésticos y contenedores dibujados profundos. La ventaja clave es su capacidad para crear formas tridimensionales complejas en una sola operación.
Estos troqueles realizan múltiples operaciones (corte, formación, perforación) en una sola estación en un golpe de prensa. La selección de materiales debe equilibrar los requisitos de vanguardia con las consideraciones de la superficie de formación, que a menudo conducen a la construcción compuesta con diferentes materiales. Los troqueles compuestos son ideales para piezas que requieren operaciones de corte y formación donde los volúmenes de producción no justifican troqueles progresivos, como soportes simples, lavadoras con características formadas y componentes básicos de recinto.
Diseñado específicamente para crear curvas y bridas, estos troqueles requieren una excelente durabilidad de borde y un control dimensional preciso. GDM generalmente selecciona acero A2 o D2 para los troqueles de flexión, con tratamientos superficiales para evitar el marcado en superficies visibles. Los troqueles de flexión se utilizan en todas las industrias para crear refuerzos estructurales, bridas de montaje y características decorativas. Su principal ventaja es la simplicidad y la rentabilidad para las piezas donde la flexión es la operación principal.
GDM incorpora aceros de la herramienta de metalurgia en polvo avanzada (PM) que ofrecen un rendimiento superior con una utilización de material más eficiente. Estos materiales cuentan con una microestructura homogénea sin la segregación de carburo común en los aceros convencionales, lo que resulta en una mayor maquinabilidad a pesar de la mayor dureza. Los aceros PM permiten la producción de componentes de troqueles cercanos a la red, reduciendo los desechos de material hasta un 30% en comparación con el mecanizado convencional. Su resistencia al desgaste superior se extiende la vida útil de la matriz en 40-100% sobre alternativas convencionales, reduciendo la frecuencia de reemplazo y el consumo de material asociado.
GDM diseña sistemas de diedes modulares que utilizan materiales especializados que facilitan el reemplazo selectivo de componentes desgastados en lugar de troqueles completos. Este enfoque utiliza materiales de alto rendimiento como Vanadis 8 o Calmax para artículos de desgaste mientras basan componentes estructurales en materiales más fácilmente reciclados. La filosofía de diseño modular reduce el consumo de material de por vida hasta en un 70% en comparación con los troqueles convencionales. Estos sistemas están diseñados para un fácil desmontaje, facilitando la segregación de material para el reciclaje al final de la vida.
GDM trabaja con proveedores que incorporan altos porcentajes de contenido reciclado en materiales de matriz sin comprometer el rendimiento. Los métodos modernos de producción de horno de arco eléctrico pueden incorporar hasta el 100% de acero desembolsado mientras se mantiene un control preciso de elementos de aleación y propiedades del material. Este enfoque reduce la huella de carbono de los materiales de die hasta un 70% en comparación con la producción primaria. Los protocolos de prueba de materiales de GDM aseguran que los materiales de contenido reciclado cumplan con los mismos estándares de rendimiento que los materiales virgen, proporcionando beneficios ambientales sin comprometer la calidad.
La selección de materiales para el estampado automotriz muere directamente impacta la eficiencia de producción, la calidad de la parte y los costos de herramientas. La experiencia de GDM en selección de materiales ayuda a los fabricantes de automóviles a abordar desafíos críticos que incluyen:
Formación avanzada de acero de alta resistencia (AHSS) : el ligero de peso ligero del vehículo moderno requiere formar materiales AHSS que impongan demandas extremas en los materiales de matriz. GDM implementa aceros especializados como Vanadis 8 para cortar bordes y caldie para las superficies de forma para resistir estas demandas.
Requisitos de la superficie de Clase A : los troqueles del panel exterior requieren materiales capaces de lograr y mantener un acabado superficial perfecto. La selección de GDM de aceros apropiados combinados con técnicas de pulido de precisión permite la producción de superficies visibles sin defectos.
Demandas de producción de alto volumen : los troqueles automotrices deben soportar millones de ciclos sin desgaste significativo. Los procesos de selección y tratamiento de materiales de GDM aseguran la vida útil prolongada incluso bajo los horarios de producción más exigentes.
La industria del electrodoméstico requiere troqueles capaces de formar una variedad de materiales con alta eficiencia y calidad consistente:
Formación de acero inoxidable : los componentes de los electrodomésticos de cocina a menudo usan acero inoxidable, que puede causar un desgaste significativo. GDM selecciona materiales apropiados y tratamientos superficiales para resistir los mecanismos de desgaste específicos asociados con la formación de acero inoxidable.
Producción de material mixto : los fabricantes de electrodomésticos a menudo producen piezas de múltiples materiales en los mismos troqueles. GDM implementa materiales versátiles de troqueles adecuados para formar componentes de acero dulce y aluminio sin desgaste excesivo o defectos de la superficie.
Sensibilidad de costos : el mercado competitivo de electrodomésticos exige soluciones de herramientas rentables. El uso estratégico de los materiales de GDM coloca opciones premium solo cuando sea necesario, optimizando la relación costo-rendimiento.
La electrónica moderna y los productos de consumo presentan desafíos únicos para la formación de chapa: la formación de chapa:
Tendencias de miniaturización : los componentes cada vez más pequeños requieren troqueles con bordes de corte extremadamente precisos y superficies de formación. GDM utiliza materiales de alto rendimiento capaces de mantener bordes afilados y dimensiones precisas a escamas muy pequeñas.
Formación de material delgado : muchos recintos electrónicos utilizan materiales delgados que requieren un control preciso para evitar arrugas y rasgaduras. La selección de materiales de GDM se centra en las propiedades de la superficie que facilitan el flujo de material liso sin marcar.
Geometrías complejas : la electrónica de consumo a menudo cuenta con formas tridimensionales complejas. GDM selecciona materiales de die que se pueden mecanizar con precisión para crear estas geometrías complejas mientras mantienen suficiente durabilidad para la producción.
La fabricación de dispositivos médicos presenta algunos de los requisitos más exigentes para la formación de chapa:
Cumplimiento regulatorio : los componentes médicos a menudo requieren consistencia absoluta y trazabilidad. Los procesos de selección de materiales de GDM incluyen documentación detallada para respaldar los requisitos reglamentarios.
Requisitos de precisión : los instrumentos quirúrgicos y los dispositivos implantables exigen una precisión excepcional. GDM implementa materiales de diedes premium con estabilidad dimensional superior para lograr y mantener las tolerancias requeridas.
Formación de material especial : los dispositivos médicos a menudo utilizan aleaciones especializadas como titanio y nitinol que presentan desafíos de formación únicos. GDM selecciona materiales de die específicamente adecuados para estos desafiantes materiales de pieza de trabajo.
GDM ofrece un soporte integral para una amplia gama de materiales de matriz, aprovechando su equipo avanzado y su amplia experiencia:
Aceros de herramienta de trabajo en frío : capacidades de procesamiento completas para grados D2, A2, D3 y especializados utilizando equipos CNC de alta precisión con precisión de hasta 0.01 mm para troqueles de chapa.
Aceros de herramienta de trabajo caliente : procesos de mecanizado especializados para H13 y H11, con especial atención a los procesos de tratamiento térmico que mantienen la estabilidad dimensional.
Aceros de alta velocidad : molienda de precisión y procesamiento EDM de calificaciones HSS M2, M4 y Premium para componentes de corte y aplicaciones de alto nivel.
Componentes de hierro fundido : producción de bases de troqueles y estructuras de soporte utilizando hierro fundido de alta calidad con excelentes propiedades de amortiguación de vibraciones.
Aleaciones especializadas : procesamiento de aleaciones propietarias premium, incluidas la serie Sleipner, Caldie y Vanadis de Uddeholm para las aplicaciones más exigentes.
Tratamientos de superficie avanzados : implementación de varios recubrimientos y tratamientos que incluyen nitruración, recubrimiento de PVD y pulido especializado para mejorar las características de rendimiento del material.
Las capacidades técnicas de GDM incluyen pruebas y validación integrales, asegurando que los materiales seleccionados funcionen de manera óptima en la aplicación final. El equipo Zeiss CMM de la compañía permite una medición de precisión con una precisión mejor que 0.003 mm/2000 mm, asegurando que los componentes de Die cumplan con los requisitos dimensionales independientemente de la complejidad del material.
La industria del troquel de chapa de metal enfrenta varios desafíos relacionados con el material en curso:
Formación de materiales de ultra alta resistencia : a medida que las industrias automotrices y aeroespaciales utilizan cada vez más materiales superiores a la resistencia a la tracción de 1000 MPa, los materiales tradicionales se enfrentan el desgaste acelerado y la posible falla.
Presiones de costos versus requisitos de rendimiento : la competencia global impulsa la presión continua para reducir los costos de las herramientas mientras mantiene o mejora el rendimiento y la longevidad.
Regulaciones ambientales : el aumento de las restricciones a ciertos elementos de aleación y procesos de tratamiento limitan algunas opciones de material tradicionales, que requieren nuevas alternativas.
Distorsión del tratamiento térmico : las geometrías complejas de troqueles a menudo experimentan una distorsión impredecible durante el tratamiento térmico, comprometiendo la precisión dimensional y que requieren costosas operaciones de corrección.
La investigación y el desarrollo en los materiales de matriz de metal avanzan en varias direcciones prometedoras:
Ciencia de materiales computacionales avanzados : el modelado por computadora a nivel microestructural está permitiendo el desarrollo de nuevas aleaciones específicamente optimizadas para aplicaciones de troqueles, con propiedades precisamente equilibradas de dureza, tenacidad y maquinabilidad.
Materiales de gradiente : muere con diferentes propiedades del material en toda su estructura: superficies resistentes al desgaste duro que transición a núcleos más duros, prometen combinar las mejores propiedades de diferentes materiales sin interfaces o problemas de unión.
Integración de fabricación aditiva : los troqueles híbridos que combinan bases fabricadas tradicionalmente con características fabricadas aditivamente permiten una colocación y propiedades optimizadas de materiales, incluidos los canales de enfriamiento conformes que extienden la vida útil de la die.
Materiales inteligentes con sensores integrados : la integración de la tecnología de sensores dentro de los materiales de matriz permitirá el monitoreo en tiempo real de desgaste, estrés y temperatura, lo que permite el mantenimiento predictivo y la optimización de procesos.
GDM permanece a la vanguardia de estos desarrollos, invirtiendo continuamente en investigación y tecnología para proporcionar a los clientes las soluciones de materiales más avanzadas para sus necesidades de formación de chapa.
La selección y aplicación de materiales apropiados de matriz de chapa sigue siendo un factor crítico para lograr una eficiencia de producción óptima, calidad de pieza y rentabilidad en todas las industrias. El enfoque integral de GDM para la selección de materiales, combinado con la tecnología CAE avanzada y las capacidades de fabricación de precisión, permite la entrega de troqueles de alto rendimiento adaptados a requisitos específicos del cliente.
La experiencia de la compañía en predecir y abordar los problemas comunes de formación de chapa, incluidas las backback, las arrugas y el agrietamiento, está directamente vinculada a su sofisticada comprensión de las propiedades del material del troquel y su interacción con varios materiales de la pieza de trabajo. Al seleccionar materiales óptimos y aplicar tratamientos apropiados, GDM ayuda a los clientes a superar estos desafíos y lograr una producción consistente y de alta calidad.
A medida que las industrias manufactureras continúan evolucionando hacia materiales más fuertes, geometrías más complejas y mayores estándares de calidad, la importancia de la selección sofisticada de materiales del troquel solo aumentará. La continua inversión de GDM en investigación de materiales, capacidades de prueba y tecnología de procesamiento garantiza que los clientes se beneficien de los últimos avances en este aspecto crítico de la formación de chapa.
El futuro de los materiales de la matriz de chapa probablemente implicará aleaciones cada vez más especializadas y estructuras compuestas diseñadas para aplicaciones específicas en lugar del uso de uso general. La profunda experiencia de GDM y las capacidades de fabricación integrales posicionan a la compañía para liderar esta evolución, ofreciendo troqueles de precisión que exceden las expectativas de los clientes y avanzan el estado del arte en la tecnología de formación de chapa metálica.
