■ Diseño de moho
Los moldes con la longitud o el ancho de la base del molde superior a 800 mm (inclusive) deben diseñarse con al menos cuatro bloques de límite. En otros casos, el número de bloques de límite puede ajustarse de acuerdo con el número de agujeros de pines eyectores, pero no será menos que el número de agujeros de pin de eyectores.
Asegurar la disposición simétrica.
En general, los bloques de límite deben colocarse directamente por encima o cerca de los orificios del pasador del eyector.
■ Método de diseño
Los bloques de límite se diseñarán directamente en la estructura del molde 3D y se ensamblan uniformemente en la placa del eyector (como se muestra en la figura a continuación). Deben ser mecanizados directamente por el fabricante de la base del moho.

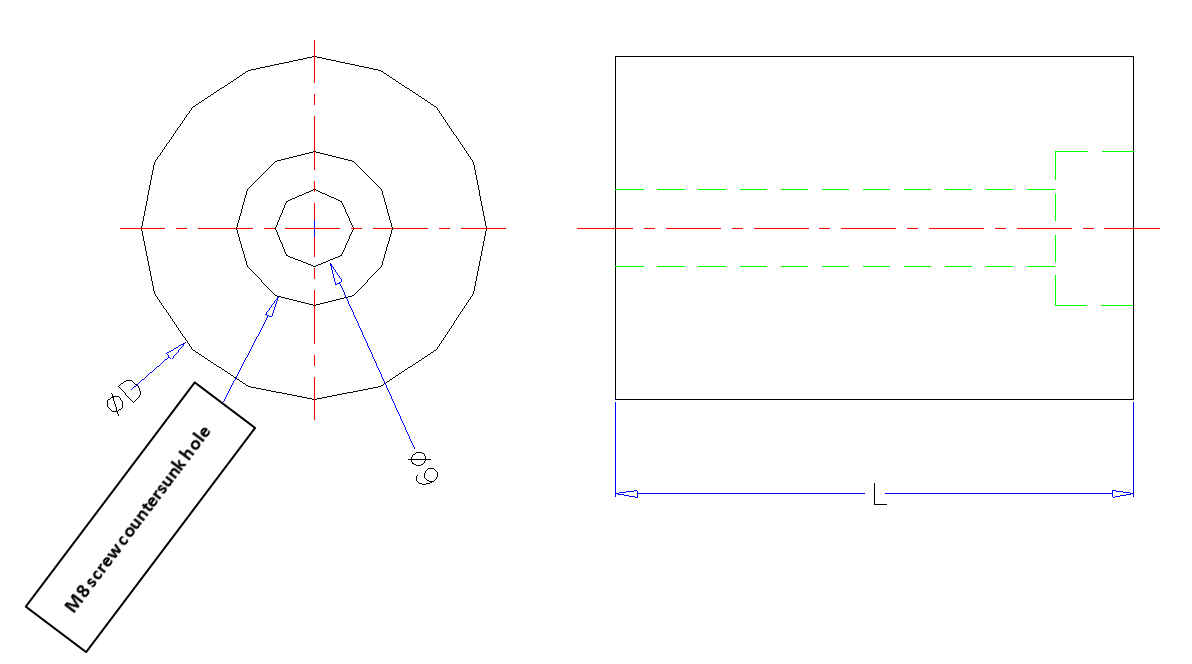

■ La dimensión del tapón
Diámetro exterior | Usar tornillo | Largo | Aviso |
φ30 | M8 | De acuerdo con la situación real | Ancho de la placa de matriz ＜ 400 mm |
φ50 | M8 | De acuerdo con la situación real | Ancho de la placa de matriz ≥400 mm |
Al determinar su colocación, se deben hacer ajustes flexibles para garantizar que no haya interferencia con las alfileres de eyectores, las mangas de eyectores, los levantadores de ángulo, los pilares de soporte, las varillas cargadas de resorte o los pilares de la guía de placas de eyectores.
