Diseño de moho familiar

■ Descripción general

Para los moldes con múltiples cavidades, el diseño del corredor y el sistema de activación es crucial. Un parámetro crucial es el equilibrio de relleno que garantiza que el material pueda llenar las cavidades simultáneamente, evitando problemas de moldeo por inyección, como rebabas y pegajos de moho. Por lo tanto, el equilibrio de llenado está estrechamente vinculado a la calidad del producto.

Para el molde de 128 cavidades desarrollado por nuestra compañía Greedaikinmold, el equilibrio de llenado se logra a través de la innovadora estructura del sistema de corredores.

■ Punto de diseño clave

1. Diseño múltiple en capas de corredores

2. El corredor del colector adopta un diseño equilibrado graduado y descendente

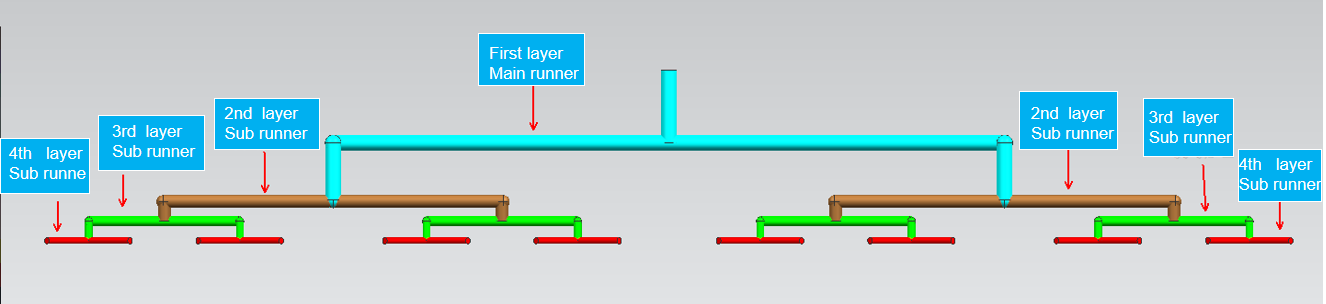

Para el diseño de moldes de múltiples cavidades, el equilibrio de corredor es un factor crítico que determina la calidad del producto. Durante el proceso de diseño, se analizan y simulan varias soluciones, y a través de la comparación, se adopta un sistema de corredores de calto en capas. Hot Runner emplea internamente un concepto de diseño de corredor decreciente gradual.

El esquema de activación principal es el siguiente:

1. El colector de moho se divide en dos capas: la primera capa se divide desde la boquilla de inyección principal en cuatro grupos de sistemas principales de corredores;

2. La segunda capa consta de cuatro sistemas múltiples, cada uno alimentado independientemente por un corredor de rama desde la boquilla principal. Los corredores dentro del colector se dividen en tres capas, y finalmente ingresan a la punta caliente de los sub-runners antes de llenar el producto. Aquí, cada corredor está equilibrado para garantizar el relleno simultáneo para las 128 cavidades, completando la inyección al mismo tiempo. Esto garantiza la calidad del producto, mejora significativamente el rendimiento y mejora enormemente las tasas de calificación del producto.
