La industria manufacturera está experimentando una fase transformadora, impulsada por avances en ingeniería de precisión y automatización. A la vanguardia de esta revolución está el centro de mecanizado de 5 ejes, una maravilla tecnológica que ha redefinido los límites de lo que es posible en la fabricación compleja de piezas. Estos sistemas sofisticados representan el pináculo de la tecnología CNC (control numérico de la computadora), que ofrece capacidades incomparables para las industrias que exigen los niveles más altos de precisión y complejidad geométrica.
Los centros de mecanizado de 5 ejes son sistemas CNC avanzados capaces de movimiento simultáneo a lo largo de cinco ejes diferentes (ejes lineales X, Y, Z más dos ejes rotacionales), lo que permite la producción de piezas altamente complejas con precisión y eficiencia superiores en comparación con las máquinas tradicionales de 3 ejes. Esta guía integral explorará las especificaciones técnicas, ventajas, aplicaciones y tendencias futuras de la tecnología de mecanizado de 5 ejes. Examinaremos cómo estos sistemas están transformando la fabricación de precisión moderna y por qué se han vuelto indispensables para enfrentar los desafíos de ingeniería de hoy.
Comprensión de la tecnología de mecanizado CNC de 5 ejes
Ventajas clave de los centros de mecanizado de 5 ejes
Aplicaciones industriales de sistemas de 5 ejes
Especificaciones técnicas y configuraciones de la máquina
Tendencias emergentes en la tecnología de mecanizado de 5 ejes
Implementación de soluciones de 5 ejes en fabricación

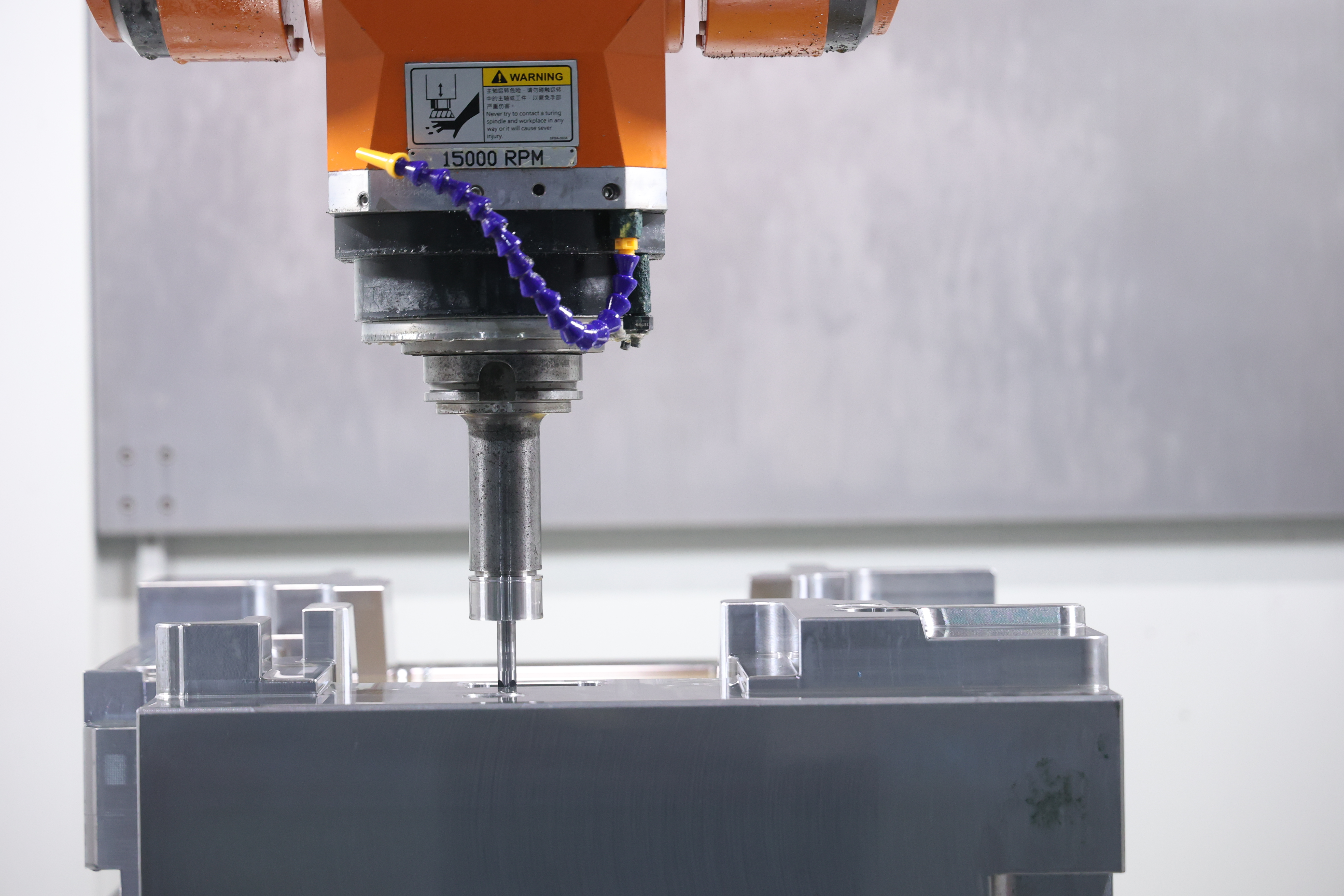

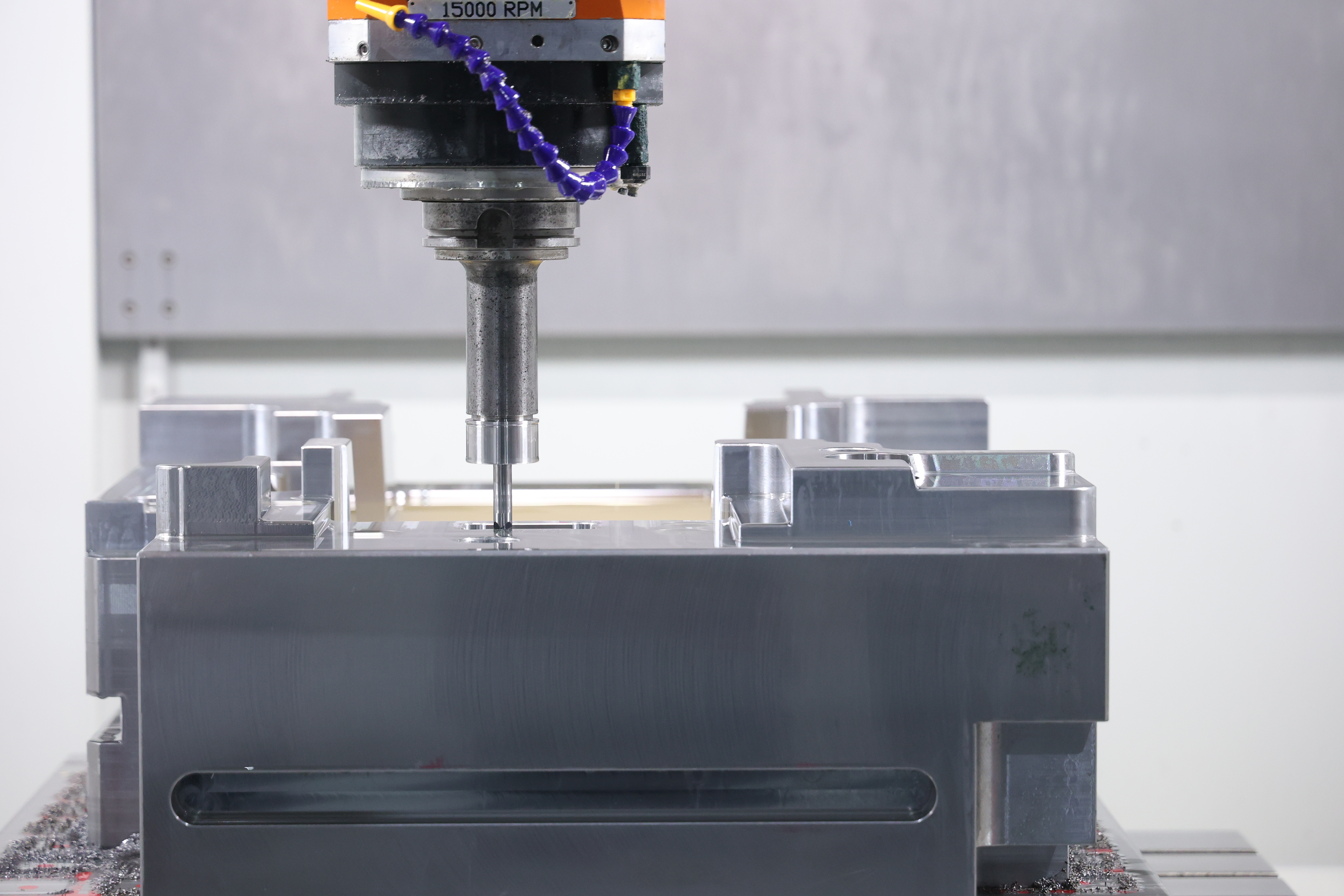

El mecanizado CNC de 5 ejes se refiere a un proceso de fabricación donde las herramientas de corte se mueven simultáneamente a lo largo de cinco ejes diferentes para crear piezas complejas con intrincadas geometrías en una sola configuración.
Las máquinas CNC tradicionales funcionan a lo largo de tres ejes lineales (X, Y y Z), lo que limita su capacidad para mecanizar formas complejas sin múltiples configuraciones. Los sistemas de 5 ejes agregan dos ejes de rotación (típicamente designados como A y B), lo que permite que la herramienta de corte se acerque a la pieza de trabajo desde prácticamente cualquier dirección. Esta capacidad de múltiples eje cambia fundamentalmente el paradigma de fabricación, habilitando:
Mecanizado simultáneo desde múltiples ángulos sin reposicionar
Creación de contornos complejos y socavos imposibles con máquinas de 3 ejes
Acceso de herramienta mejorado a geometrías de piezas desafiantes
Necesidad reducida de accesorios especializados y herramientas personalizadas
Los diseños de máquinas pueden presentar tablas de rotación de inclinación o cabezales giratorios del huso, dependiendo de las características de la pieza y los objetivos de producción. Los sistemas modernos también incluyen un software de control avanzado con RTCP (punto de centro de herramientas de rotación) para mantener posiciones de corte precisas entre geometrías complejas.
Los centros de mecanizado de 5 ejes ofrecen cuatro ventajas principales sobre el mecanizado convencional: configuraciones reducidas, mayor precisión, acabado superficial mejorado y la capacidad de mecanizar geometrías complejas que serían imposibles con las máquinas de 3 eje.
| Impacto | de beneficios |
|---|---|
| Tiempo de configuración reducido | Reducción de hasta el 80% en el tiempo de cambio |
| Precisión mejorada | Eliminación de errores de posicionamiento acumulativo |
| Menores costos de mano de obra | Se requiere una intervención reducida del operador |
El movimiento continuo a través de cinco ejes permite un compromiso de herramienta óptimo, reduciendo la desviación de la herramienta y el aumento de la precisión dimensional. Los acabados superficiales mejorados también se logran a través del mejor control de orientación de la herramienta, extendiendo la vida útil de la herramienta y minimizando las necesidades de procesamiento secundario.
Los centros de mecanizado de 5 ejes se adoptan cada vez más en diversas industrias, como las herramientas automotrices, de energía y precisión debido a su capacidad para producir piezas complejas de alta precisión de manera eficiente.
En el sector automotriz , las máquinas de 5 ejes se utilizan para fabricar componentes del motor de alto rendimiento, piezas de transmisión y elementos estructurales livianos para vehículos avanzados. Esto incluye canales de enfriamiento complejos, componentes de engranaje de precisión y piezas de suspensión intrincadas.
El sector energético se beneficia de la capacidad de mecanizar los componentes de la turbina, las piezas del intercambiador de calor y otros sistemas críticos de rendimiento que requieren tolerancias estrictas y materiales avanzados.
La fabricación de moho y troqueles también aprovecha el mecanizado de 5 ejes para crear cavidades complejas, contornos y acabados de superficie finos en una sola configuración, mejorando significativamente el tiempo de respuesta y reduciendo el procesamiento posterior.
Los modernos centros de mecanizado de 5 ejes vienen en varias configuraciones con diferentes arreglos de eje, tecnologías de accionamiento y características de mejora de precisión para cumplir con diversos requisitos de fabricación.
Configuraciones de la máquina:
Configuración de la tabla de tabla: ejes de rotación en la mesa de trabajo; Adecuado para piezas compactas y pesadas.
Configuración de cabezales: ejes de rotación en el cabezal del husillo; Mejor para partes grandes o altas con geometrías variadas.
Características de la tecnología clave:
Tablas giratorias de tracción directa
Motores de huso de alto torque
Sistemas de compensación térmica
Entrega de refrigerante de alta presión (hasta 70 bar)
Estructuras de vibración-daming
Controles habilitados para RTCP para trayectoria optimizada
Estas características aseguran una excelente precisión, repetibilidad y estabilidad de la máquina a largo plazo.
Las nuevas tendencias en el mecanizado de 5 ejes incluyen integración digital, avance del software, herramientas más inteligentes y fabricación híbrida.
Desarrollos clave:
Industria 4.0: Monitoreo en tiempo real, análisis en la nube, mantenimiento predictivo y gestión automatizada de herramientas
Evolución de la herramienta de corte: recubrimientos avanzados, nuevas geometrías y sensores embebidos 'Herramientas inteligentes '
Software CAM: evitación de colisión, estrategias adaptativas, optimización de orientación de herramientas y simulación completa
Sistemas híbridos: integración con fabricación aditiva para producción de forma cercana a la red y acabado de precisión
Estas innovaciones están ampliando la capacidad, la confiabilidad y la eficiencia del mecanizado de 5 ejes en un entorno de fabricación conectado y basado en datos.
La adopción de la tecnología de 5 ejes requiere un enfoque estratégico, considerando el equipo, la fuerza laboral y la integración del flujo de trabajo.
Consideraciones de implementación:
Requisitos de la parte: Evaluar la complejidad, las tolerancias y el tamaño del lote
Especificaciones de la máquina: el sobre de trabajo de coincidencia y la configuración de movimiento en piezas
Software: garantizar que las herramientas CAM admitan la funcionalidad completa de los 5 ejes

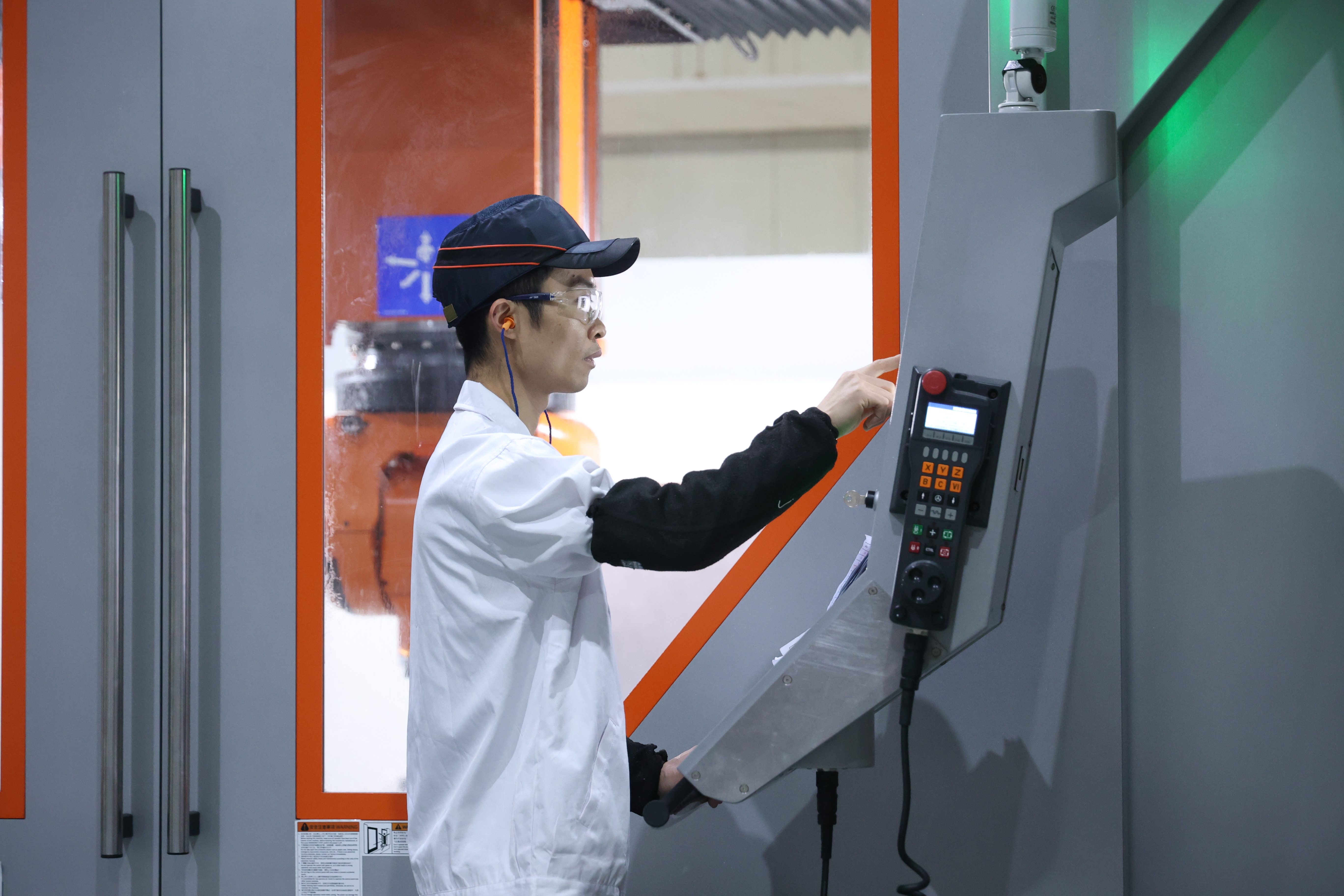

Capacitación en la fuerza laboral: esencial para la programación, la simulación de la trayectoria y la operación de la máquina
Los programas de capacitación deben centrarse en la cinemática de la máquina, las operaciones avanzadas de CAM y las estrategias para maximizar la vida de la herramienta y la calidad de la superficie.
La integración con los procesos existentes puede optimizar la producción y reducir los cuellos de botella. La capacidad de consolidar las operaciones se traduce a:
Huella de piso de taller reducido
Costos de manejo de materiales más bajos
Más rápido Turnarround del producto
La inversión inicial a menudo se compensa con mejoras en la calidad, los tiempos del ciclo y la flexibilidad.
Los centros de mecanizado de 5 ejes representan la vanguardia de la tecnología de fabricación de sustractivos, ofreciendo capacidades incomparables para producir componentes complejos de alta precisión en diversas industrias. Estos sistemas permiten a los fabricantes lograr niveles de eficiencia y complejidad geométrica que anteriormente eran inalcanzables.
A medida que el control de la máquina, el software y las herramientas continúan evolucionando, especialmente con la integración en los ecosistemas de la industria 4.0: el mecanizado de 5 eje se está volviendo más inteligente, más rápido y más accesible. Para los fabricantes que buscan seguir siendo competitivos e innovadores, el mecanizado de 5 ejes no es solo una actualización, es un imperativo estratégico.
Mirando hacia el futuro, la convergencia del mecanizado de 5 ejes con la fabricación aditiva y la IA promete avances aún más radicales, lo que permite niveles de flexibilidad y productividad sin precedentes en la fabricación moderna.
