Tecnología de recubrimiento para estampar componentes de die

■ Aplicación de la tecnología de recubrimiento para estampar componentes de die

Protege los componentes del dado del daño y mejora efectivamente la calidad de pieza estampada. El recubrimiento se puede aplicar a golpes y bordes de corte de troqueles blanking, así como para formar golpes y troqueles para uso extendido.

Fig. 1 superficie recubierta de TD del golpe de brida

Para garantizar una operación continua de alta velocidad y mejorar la durabilidad, el estampado de moldes necesita tecnología de recubrimiento en sus componentes.

■ Elija la tecnología de recubrimiento para estampar die

(1) El recubrimiento TD: el recubrimiento TD es una tecnología de tratamiento de superficie súper duro para herramientas que utilizan recubrimiento de difusión de carburo metálico. Dureza de la superficie: HRC 58-63, acabado superficial: RA 0.2, espesor de la capa de carburo: 0.005 mm. Se puede aplicar a diversos medidas de formación, dimensionamiento, brida, bellado de agujeros y dibujo. Los materiales de moho adecuados incluyen SKD11, CR12MOV y DC53. Se puede formar una capa de recubrimiento uniforme independientemente de la geometría de la pieza de trabajo con una deformación mínima del molde durante el tratamiento. Requisitos de tratamiento previo al recubrimiento para componentes del moho: los ciclos de templado son tres veces, la temperatura de templado superior a 500 ° C y el tratamiento con alivio del estrés se debe agregar antes de terminar el mecanizado.

(2) recubrimiento TICN: carbonitruro de titanio. Dureza de la superficie: HRC 60-65, acabado de la superficie: RA 0.2, espesor de la capa de carburo: 0.005 mm. Adecuado para diversos golpes, formación, dimensionamiento, brida, holgazán y muere de dibujo. Los materiales de moho compatible incluyen SKD11, CR12MOV y DC53. Proporciona cobertura de recubrimiento uniforme independientemente de la geometría de la pieza de trabajo con una deformación mínima durante el tratamiento. Requisitos previos al recubrimiento: Ciclos de templado: 3 veces, temperatura de templado> 500 ° C, tratamiento con alivio del estrés requerido antes de terminar el mecanizado.

Fig. 2. Recubrimiento de ticn en la superficie del golpe/dado de dibujo

(3) Chapado cromado duro: espesor de enchapado 0.005-0.015 mm, dureza después del enchapado HRC 60-65. Adecuado para diversos mortes de formación, dimensionamiento, brida, bellado de agujeros y dibujo. Después del enchapado, las juntas pueden tener algo de desacuerdo y requerir un suavizado a nivel de ensamblaje. Los agujeros mecanizados con precisión que no deben estar en placas deben estar enchufados. El tanque de revestimiento cromado debe ser lo suficientemente grande como para acomodar las dimensiones de la pieza.

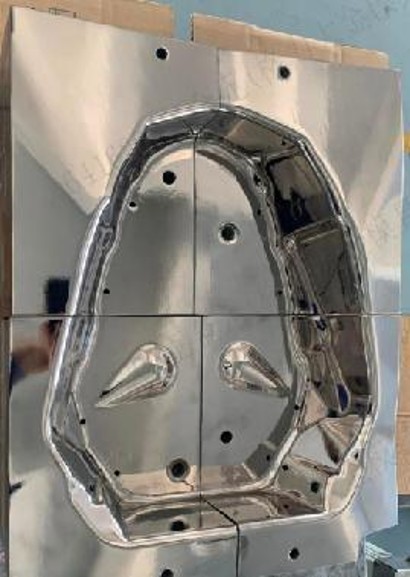

Fig. 3. Chapado en el cromo duro en la superficie del troquel de dibujo

■ La necesidad de la tecnología de recubrimiento para el estampado de la muerte

La tecnología de recubrimiento aplicada para el estampado de componentes Die es una parte indispensable de la industria de estampado automatizado. Proporciona una protección integral de múltiples ángulos para los troqueles, prolonga efectivamente la vida útil de las piezas de moho crítico, evita la producción de piezas de trabajo defectuosas, reduce significativamente los requisitos laborales, reduce los costos de producción y mejora la competitividad del mercado.
