Método de análisis de CAE innovador para la innovación de moho

Una revisión exhaustiva de aplicaciones FEA en diseño y fabricación de moho

Método de análisis de CAE innovador para la innovación de moho, mejorando la eficiencia del moho a través de la integración de teoría-práctica. Para productos serializados, se pueden aplicar principios de diseño paramétrico para ajustar los modelos de análisis estructural. Al integrar el diseño paramétrico con análisis estructural de elementos finitos, se pueden generar parámetros estructurales, generando automáticamente modelos de análisis y completando evaluaciones estructurales. Esto optimiza significativamente las estructuras del producto, acorta los ciclos de diseño, mejora la calidad de la producción de moho y reduce el tiempo de entrega para la fabricación de moho.

Solución de análisis de elementos finitos (FEA)

Descripción de los problemas críticos encontrados durante el proyecto, junto con procesos de resolución y enfoques metodológicos. El principio fundamental del método de elementos finitos (FEM) implica la discretización estructural, representar objetos complejos con un número finito de elementos analizables interconectados a través de nodos, y luego resolver el sistema en condiciones de compatibilidad de deformación. Se llama 'método de elementos finitos' porque tanto el recuento de elementos como el recuento de nodos son finitos. Para los sistemas CAE basados en FEM, la discretización estructural sigue siendo el concepto central. Los datos empíricos indican la siguiente asignación de tiempo en flujos de trabajo CAE: 40% -45% para la preparación del modelo y la entrada de datos, 50% -55% para interpretar y evaluar los resultados, mientras que solo alrededor del 5% se gasta en un análisis computacional real.

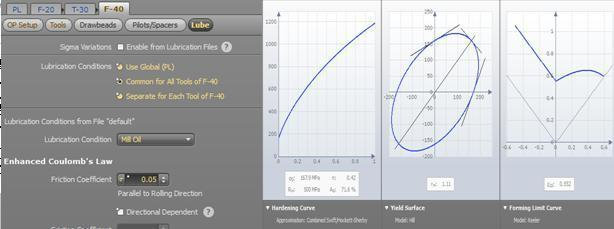

Establecimiento de bases de datos de materiales CAE

Documentación de materiales comunes y resultados de análisis. Realice un análisis retrospectivo utilizando las comparaciones finales de productos para establecer estándares de productos.

Estudios de casos de análisis de elementos finitos (FEA)

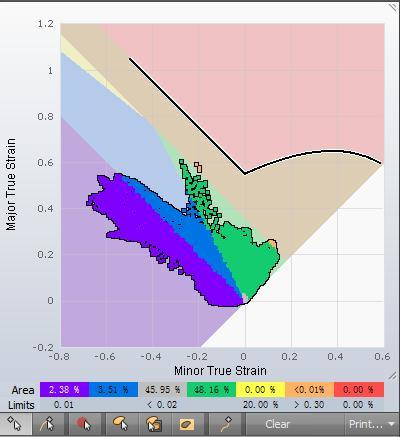

Análisis de matriz de dibujo profundo

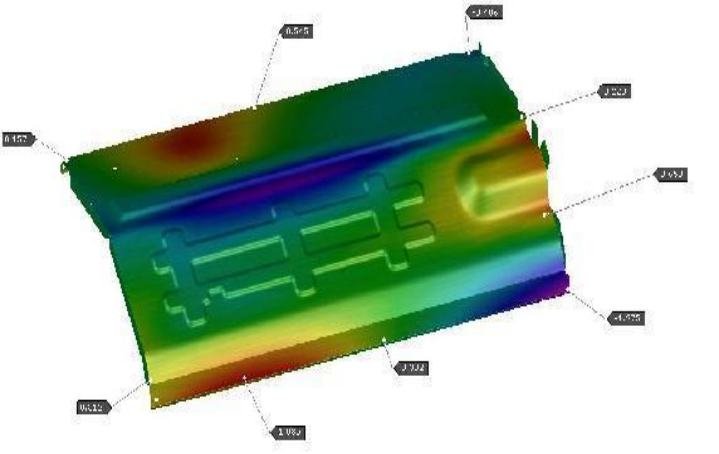

Análisis de Springback para grandes troqueles de flexión

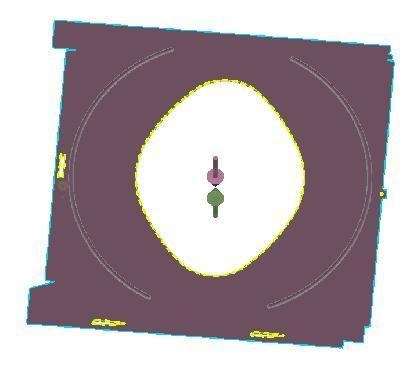

Análisis de cálculo de línea inversa de línea de recorte

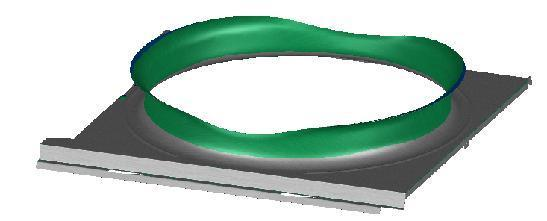

Análisis de deformación de brida de agujero grande

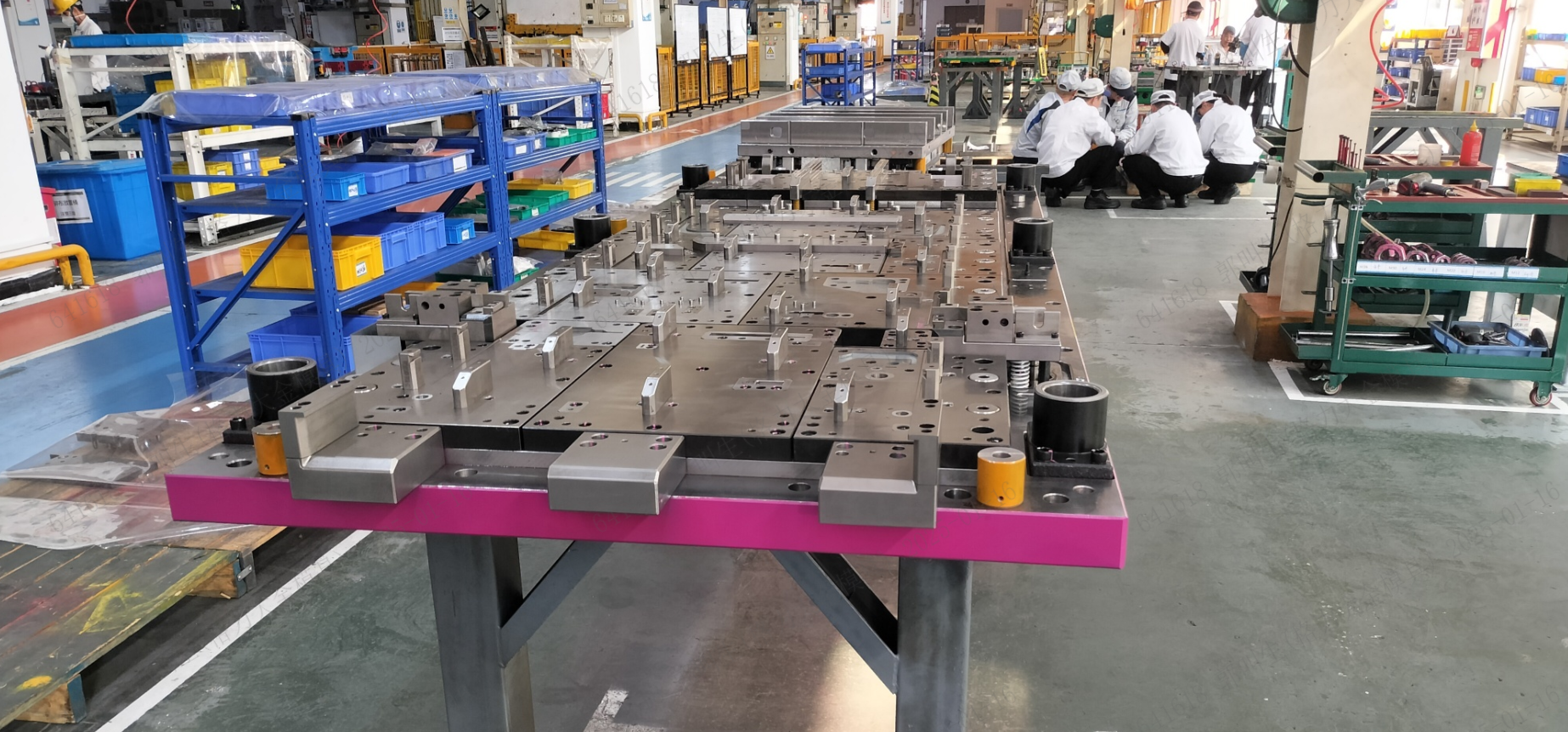

Impacto del análisis de elementos finitos en la producción de moho

Al utilizar el análisis de elementos finitos, se ha mejorado la eficiencia de la producción, el ciclo de desarrollo del moho se ha acortado, los problemas potenciales se simularon y corregieron en la fase previa al moldeo a través de los ajustes de datos, la productividad de los empleados se ha mejorado, se ha reducido la intensidad de la carga de trabajo y se han reducido los costos generales de desarrollo del moho.
